Công tơ điện là thiết bị quan trọng trong hệ thống điện, giúp đo lường lượng điện năng tiêu thụ và quản lý chi phí điện cho hộ gia đình, doanh nghiệp hay các cơ sở sản xuất. Việc đấu công tơ điện đúng cách không chỉ đảm bảo hoạt động chính xác mà còn góp phần bảo vệ an toàn cho hệ thống điện. Trong bài viết này, chúng ta sẽ cùng tìm hiểu cách đấu công tơ điện chi tiết, từ các bước chuẩn bị cho đến các lưu ý cần thiết để đảm bảo an toàn và hiệu quả.
CÔNG TƠ ĐIỆN 1 PHA 2 DÂY LÀ GÌ?
Công tơ điện 1 pha 2 dây (hay còn gọi là đồng hồ điện) là thiết bị dùng để đo lường lượng điện năng tiêu thụ của các hộ gia đình. Hiện tại, công tơ điện 1 pha được phân loại thành hai dạng chính:
- Công tơ điện 1 pha cơ: Đây là loại phổ biến nhất, có thiết kế đơn giản, dễ dàng lắp đặt, độ bền cao và giá cả phải chăng
- Công tơ điện 1 pha điện tử: Loại này có độ chính xác cao hơn, có khả năng đo nhiều thông số khác nhau và cung cấp cảnh báo về hiện tượng rò rỉ điện.
Có thể bạn quan tâm: Sửa Điện Nước – Thợ Sửa Điện Nước Tại Nhà Tận Tâm, Uy Tín
ĐẶC ĐIỂM CẤU TẠO CỦA CÔNG TƠ ĐIỆN 1 PHA
Công tơ điện 1 pha có cấu tạo khá đơn giản nhưng rất hiệu quả trong việc đo lường điện năng tiêu thụ. Dưới đây là các thành phần chính của công tơ điện 1 pha:
- Cuộn dây điện áp: Được lắp đặt song song với tải điện, cuộn dây này có nhiều vòng quấn và tiết diện của dây nhỏ hơn so với các loại công tơ khác
- Cuộn dây dòng điện: Bộ phận này có ít vòng dây hơn so với cuộn dây điện áp, nhưng lại có tiết diện dây lớn hơn
- Đĩa nhôm: Được đặt trên trục, đĩa nhôm có khả năng quay tự do giữa hai cuộn dây điện áp và cuộn dây dòng điện, giúp đo lường chính xác
- Nam châm vĩnh cửu: Bộ phận này tạo ra momen lực khi đĩa nhôm quay trong từ trường của nó, giúp kiểm soát tốc độ quay
- Hộp số cơ khí: Chức năng của bộ phận này là hiển thị số vòng quay của đĩa nhôm, và được kết nối trực tiếp với trục của đĩa nhôm.
Cấu tạo này giúp công tơ điện 1 pha hoạt động hiệu quả và chính xác trong việc đo lường điện năng tiêu thụ của các thiết bị điện trong gia đình và các cơ sở kinh doanh nhỏ.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TƠ ĐIỆN 1 PHA
Công tơ điện 1 pha hoạt động dựa trên nguyên lý cảm ứng điện từ, cụ thể là hiệu ứng từ tính. Dưới đây là mô tả chi tiết về nguyên lý hoạt động của công tơ điện 1 pha:
- Khi các thiết bị điện bắt đầu hoạt động, các bộ phận của công tơ sẽ bắt đầu làm việc. Dòng điện đi qua các vòng dây sẽ tạo ra từ trường bên dưới đĩa nhôm, đĩa này được gắn với trục rơ le kết nối với dãy số hiển thị cơ khí
- Hai luồng từ thông trên cuộn dây điện áp sẽ tạo ra một momen lực, làm cho đĩa nhôm quay trong từ trường của nam châm vĩnh cửu, tạo ra một momen cản giúp duy trì sự cân bằng cho vòng quay
- Nhờ vào sự quay của đĩa nhôm, công tơ sẽ tính toán được chỉ số điện năng tiêu thụ dựa trên số vòng quay của đĩa. Khi đĩa nhôm quay, trục số sẽ nhảy số, và các chỉ số điện năng tiêu thụ sẽ được hiển thị trên mặt đồng hồ.
Tham khảo dịch vụ:

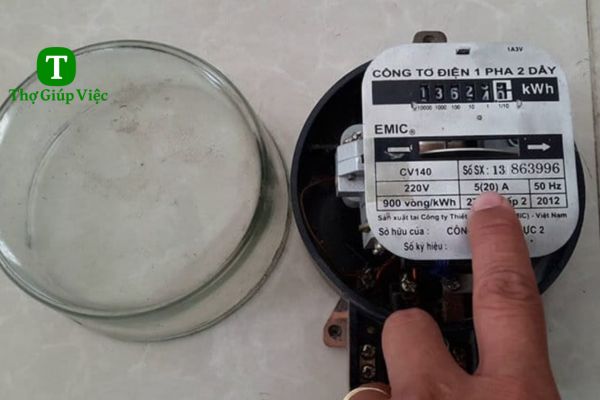

Ý NGHĨA CÁC THÔNG SỐ TRÊN MẶT ĐỒNG HỒ ĐIỆN 1 PHA
Các thông số trên mặt đồng hồ điện 1 pha cung cấp thông tin quan trọng về khả năng và điều kiện hoạt động của công tơ điện. Dưới đây là ý nghĩa của một số thông số phổ biến:
- 220V: Đây là điện áp định mức của công tơ điện
- 10(40)A: Dòng điện định mức của công tơ là 10A. Nếu dòng điện vượt quá 40A, công tơ sẽ không đảm bảo độ chính xác và có thể gặp sự cố hỏng hóc
- 450 vòng/kWh: Một kilowatt giờ (kWh) tương ứng với 450 vòng quay của đĩa công tơ điện
- Cấp 2: Đây là cấp độ chính xác của công tơ, với sai số cho phép là 2%
- 50Hz: Tần số của lưới điện là 50Hz.
Hiểu rõ các thông số này giúp người dùng kiểm soát và quản lý việc sử dụng điện hiệu quả hơn, đồng thời đảm bảo rằng công tơ điện hoạt động đúng với các tiêu chuẩn kỹ thuật.
CÁCH ĐẤU CÔNG TƠ ĐIỆN 1 PHA ĐÚNG KỸ THUẬT
1. Sơ Đồ Đấu Đồng Hồ Điện 1 Pha
- Dây 1: Kí hiệu dây pha nóng đi vào
- Dây 2: Kí hiệu dây pha nóng đi ra
- Dây 3: Kí hiệu dây trung hòa đi vào
- Dây 4: Kí hiệu dây trung hòa đi ra.
Lưu ý: Dây số 3 và 4 được đấu cùng nhau. Để xác định dây pha nóng, người dùng cần sử dụng bút thử điện. Nếu dây làm bút thử điện đỏ chính là dây pha nóng. Muốn thực hiện cách đấu công tơ điện phải biết được sơ đồ dưới đây.
2. Cách Đấu Công Tơ Điện 1 Pha Đơn Giản
Cách đấu công tơ điện 1 pha khá đơn giản, bạn có thể thực hiện theo các bước sau:
- Bước 1: Sử dụng 2 dây pha nóng để kết nối vào vị trí số 1 và số 3 trên công tơ
- Bước 2: Tiếp theo, dùng 2 dây pha trung tính để nối vào vị trí số 2 và số 4
- Bước 3: Kế tiếp, kết nối 2 dây đầu ra (dây 2 và dây 4) với aptomat để đảm bảo an toàn cho hệ thống điện
- Bước 4: Cuối cùng, hãy kiểm tra lại toàn bộ kết nối và cấp điện cho công tơ để sử dụng.
Lưu ý: Khi thực hiện cách đấu công tơ điện, bạn cần nắm vững các nguyên lý về điện để tránh những tai nạn có thể xảy ra trong quá trình thực hiện. Để đảm bảo an toàn, tốt nhất là bạn nên liên hệ với các trung tâm kỹ thuật uy tín hoặc các thợ điện có chuyên môn để được hỗ trợ và thực hiện đúng quy trình.
>>> [Dịch Vụ] Thợ Sửa Ống Nước Tại Nhà TP.HCM Giá Rẻ, Chuyên Nghiệp
LƯU Ý KHI THỰC HIỆN CÁCH ĐẤU CÔNG TƠ ĐIỆN
Khi thực hiện cách đấu công tơ điện, có một số lưu ý quan trọng để đảm bảo an toàn và hiệu quả:
- Ngắt nguồn điện: Trước khi bắt đầu, luôn đảm bảo rằng nguồn điện đã được ngắt hoàn toàn để tránh nguy cơ bị điện giật
- Sử dụng dụng cụ phù hợp: Đảm bảo rằng bạn sử dụng các dụng cụ cách điện và phù hợp với công việc như kìm, tua vít, và băng keo cách điện
- Kiểm tra kỹ lưỡng: Sau khi đấu dây, kiểm tra lại các kết nối để đảm bảo chúng chắc chắn và không bị lỏng lẻo. Điều này giúp tránh các sự cố như chập điện hoặc đo lường sai
- Hiểu rõ nguyên lí: Phải đảm bảo hiểu rõ nguyên lí sử dụng của công tơ điện và tuân thủ các quy định kỹ thuật. Mỗi loại công tơ có thể có những yêu cầu cụ thể khác nhau
- Không tự ý thay đổi cấu trúc: Không nên tự ý thay đổi cấu trúc hoặc đấu nối thêm các thiết bị khác vào công tơ điện mà không có sự hướng dẫn của chuyên gia
- Liên hệ với thợ điện chuyên nghiệp: Nếu bạn không tự tin hoặc không có kinh nghiệm, hãy liên hệ với thợ điện chuyên nghiệp để đảm bảo công việc được thực hiện đúng kỹ thuật và an toàn
- Kiểm tra hoạt động sau khi đấu: Sau khi hoàn thành việc đấu nối, bật lại nguồn điện và kiểm tra hoạt động của công tơ để đảm bảo nó hoạt động bình thường và đo lường chính xác.
